本法適用于塑料熱合在塑料或其他基材(如鋁箔等)上的熱合強(qiáng)度及塑料復(fù)合袋的熱合強(qiáng)度的測定。

試樣制備

材料:根據(jù)產(chǎn)品項下規(guī)定的熱合條件，將試樣在熱封儀HST-01A/HST-01B上進(jìn)行熱合。從熱合中間部位縱向、橫向裁取15.0 mm+0.1 mm寬的試樣各5條。

復(fù)合袋:在復(fù)合袋的側(cè)面、背面、頂部和底部，與熱合部位成垂直方向上裁取15.0 mm士0.1 mm寬的試樣總共10條，各部位取樣條數(shù)相差不得超過一條。展開長度100 mm土1 mm,若展開長度不足100 mm士1 mm時，用膠黏帶粘接與袋相同材料，使試樣展開長度滿足100 mm士1 mm要求。

試樣應(yīng)在溫度23 C土2 C,相對濕度50%士5%環(huán)境中放置4小時以上，并在此條件下進(jìn)行試驗。

檢測儀器：

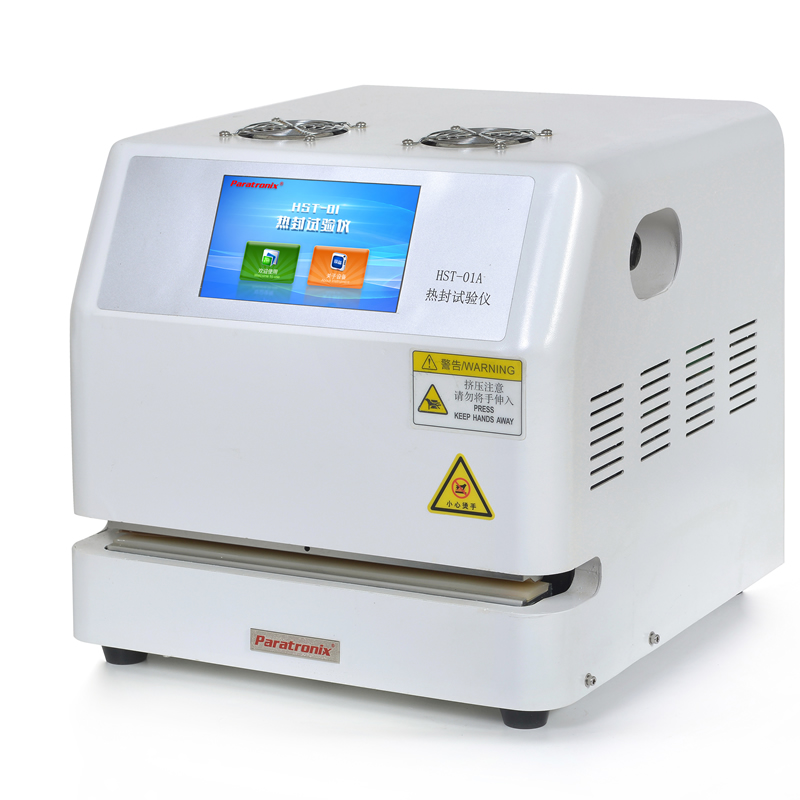

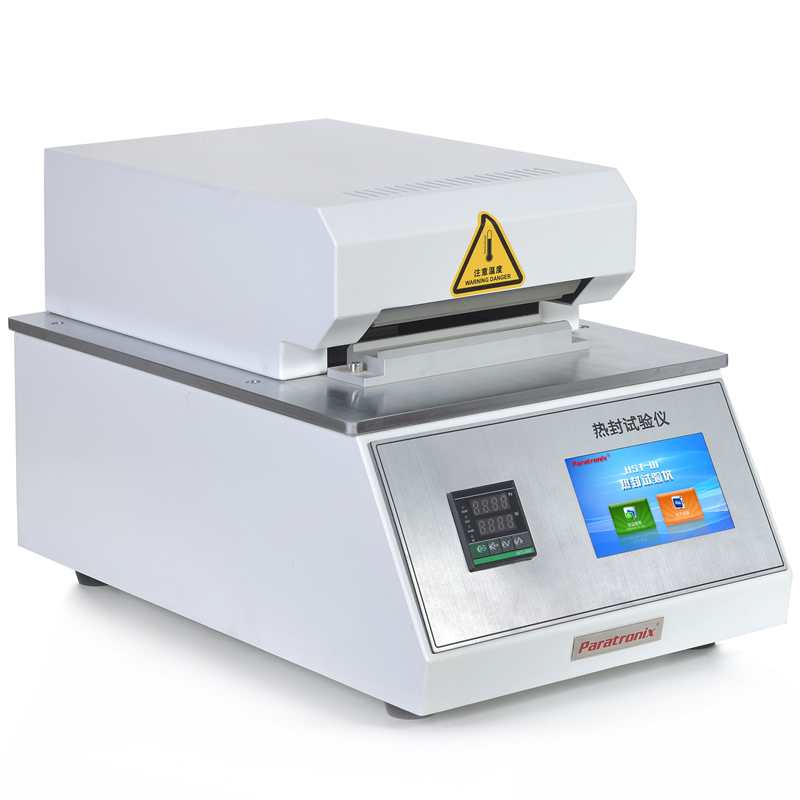

熱封儀：HST-01A/HST-01B

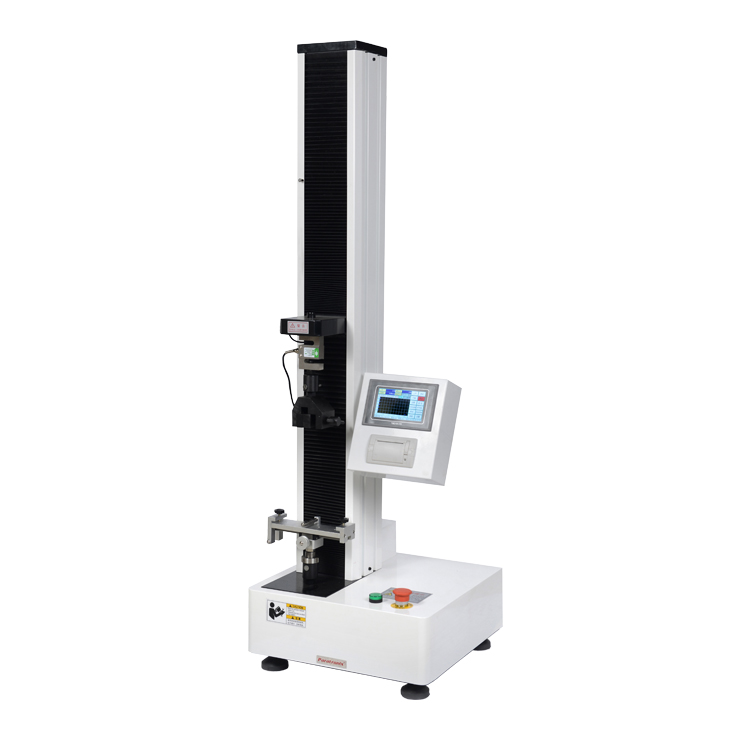

電子拉力試驗機(jī)：

測定方法：

按照標(biāo)準(zhǔn)法取試樣， 以熱合部位為中心，打開呈180°，

把試樣的兩端夾在電子拉力試驗機(jī)試驗機(jī)的兩個夾具上,試樣軸線應(yīng)與上下夾具中心線相重合，并要求松緊適宜，以防止試驗前試樣滑脫或斷裂在夾具內(nèi)。

夾具間距離為50 mm，試驗速度為300 mm/min土20 mm/min,讀取試樣分離或斷裂時的最大載荷(拉力試驗機(jī)示值誤差應(yīng)在土1%之內(nèi))。

???

ETT-H20D臥式抗張強(qiáng)

臥式抗張剝離試驗機(jī)采用臥式運動

2023-07-28 10:58:37

查看更多 >

?

塑料復(fù)合袋的熱

本法適用于塑料熱合在塑料或其他

2023-07-28 10:55:54

查看更多 >

?

摩擦系數(shù)檢測儀

一、試驗設(shè)備 PCF-03摩擦系數(shù)儀 摩

2023-07-27 11:31:12

查看更多 >

?

預(yù)灌封注射器組

一、試驗項目及方法 本方法適用

2023-07-27 11:29:37

查看更多 >

?

泄漏與密封強(qiáng)度

設(shè)備用途 該設(shè)備適用于各種包裝

2023-07-26 10:01:31

查看更多 >

?

符合 GB1038、AST

JIS K7126-A 壓差法薄膜透氣性試驗儀

2023-07-26 09:59:53

查看更多 >

?
