2025-01-08 10:17
已查看121次
1 主題內(nèi)容與適用范圍本標準規(guī)定了塑料薄膜和薄片在自身或其他材料表面滑動時靜摩擦系數(shù)和動座擦系數(shù)的測定方法。
本標準適用于厚度在0.2mm以下的非粘性塑料薄膜和薄片。
2 引用標準
GB 2918塑料試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境
GB 3360數(shù)據(jù)的統(tǒng)計處理和解釋，均值的估計和置信區(qū)間
3 術語和符號
3.1 靜摩擦力
兩接觸表面在相對移動開始時的最大阻力，以F。表示，
3.2 動摩擦力
兩接觸表面以一定速度相對移動時的阻力,以F。表示
3.3 法向力
垂直施加于兩個接觸表面的力，以F。表示。
3.4 靜摩擦系數(shù)
靜摩擦力與法向力之比,以“表示。
3.5動摩擦系數(shù)
動摩擦力與法向力之比，以4表示，
4 原理概要。
兩試驗表面平放在一起,在一定的接觸壓力下,使兩表面相對移動,記錄所需的力。
檢測儀器：摩擦系數(shù)測試儀
5 試驗裝置
5.1 概況
試驗裝置由水平試驗臺、滑塊、測力系統(tǒng)和使水平試驗臺上兩試驗表面相對移動的驅動機構等組成。

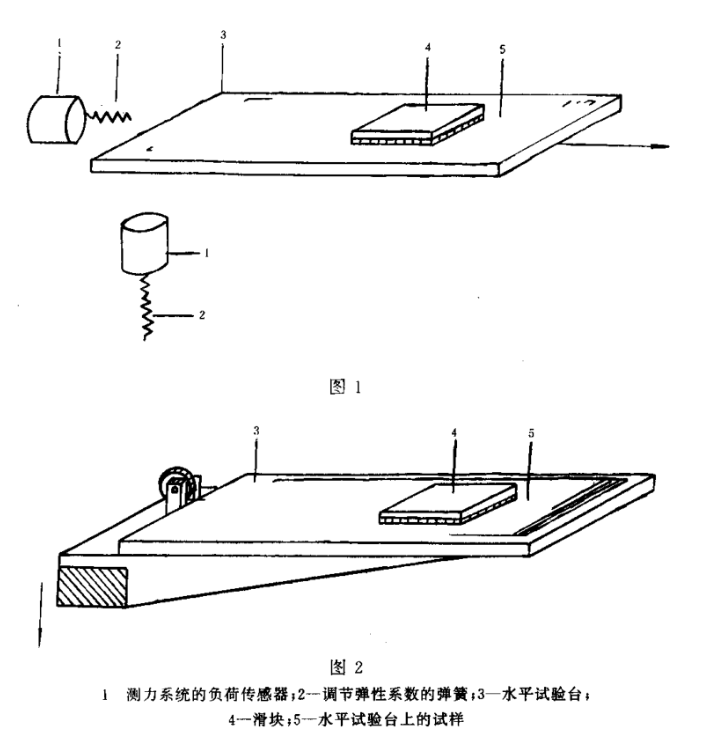

試驗裝置可由不同方式組成。圖1為試驗臺水平運動的裝置示例;圖2為利用拉伸試驗機的裝置示例。在這種情況下,力通過滑輪轉為垂直方向。
力由圖形記錄儀或等效的電子數(shù)據(jù)處理裝置記錄
試驗步驟
9.1 薄膜(片)對薄膜(片)時的測定
9.1.1 將一個試樣的試驗表面向上,平整地固定在水平試驗臺上。試樣與試驗臺的長度方向應平行。
9.1.2 將另一試樣的試驗表面向下,包住滑塊,用膠帶在滑塊前沿和上表面固定試樣。
9.1.3 如試樣較或剛性較大,有可能產(chǎn)生彎曲力矩使壓力分布不勻時,應使用7.1.2所規(guī)定的63mmx63mm試樣。在滑塊底面和試樣非試驗表面間用雙面膠帶固定試樣。
9.1.4 固定好的兩試樣均應滿足7.4條的要求。
9.1.5 將固定有試樣的滑塊無沖擊地放在第一個試樣中央,并使兩試樣的試驗方向與滑動方向平行且
測力系統(tǒng)恰好不受力。
9.1.6 兩試樣接觸后保持15s。啟動儀器使兩試樣相對移動。
9.1.7力的第一個峰值為靜摩擦力F
9.1.8 兩試樣相對移動6cm內(nèi)的力的平均值(不包括靜摩擦力)為動摩擦力F。
9.1.9 如在靜摩擦力之后出現(xiàn)力值振蕩(5.6條中滑粘情況),則不能測量動摩擦力。此時應取消滑塊和負荷傳感器間的彈簧,單獨測量動摩擦力。由于慣性誤差,這種測量不適用于靜摩擦力。9.2 薄膜(片)對其他材料時的測定
測定塑料薄膜(片)對其他材料表面的摩擦性能時,應將塑料薄膜(片)固定在滑塊上,其他材料的試樣固定在水平試驗臺上。
其他試驗步驟同 9.1條。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯(lián)系我們
