YBB00082005注射劑瓶用鋁蓋

2024-12-11 10:44

已查看182次

本標(biāo)準(zhǔn)適用于未經(jīng)滅菌的注射劑瓶用鋁蓋。

【外觀】取本品適量，在自然光線明亮處，正視目測。應(yīng)清潔，無殘潤滑劑、毛刺和損傷。

【鋁件材料機(jī)械性能】檢測儀器推薦：ETT-A拉力試驗(yàn)機(jī)


材料的抗拉強(qiáng)度應(yīng)為130~180 N/mm2，延伸率不得小于 2.0%。

抗拉強(qiáng)度系指在拉伸試驗(yàn)中，試驗(yàn)直至斷裂為止，單位初始橫截面上承受的最大拉伸負(fù)荷。延伸率系指在拉伸試驗(yàn)中，試樣斷裂時，標(biāo)線間距離的增加量與初始標(biāo)距之比，以百分率表示。

取同批號鋁件片材適量，用寬度(b)為12.5mm，原始標(biāo)距(L)為50mm，平行長度(L.)為75 mm,過渡弧半徑(r)至少為20mm的刀具裁成圖1所示試樣，在拉伸裝置上進(jìn)行試驗(yàn)，試驗(yàn)速度為10 mm/min±2 mm/min。試樣應(yīng)在 23 ℃士2℃、50%士5%相對濕度放置4小時以上，并在此條件下進(jìn)行試驗(yàn)。

延伸率按下式計算:

L-Lx100%6

式中6為延伸率，%;

La為試樣原始標(biāo)線距離，mm:

L為試樣斷裂時標(biāo)線間距離，mm。

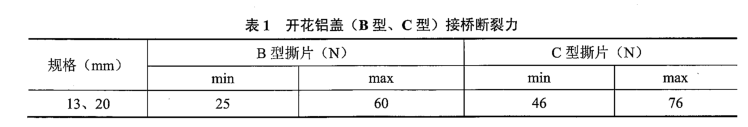

【開啟力】(1)兩接橋和三接橋開花(B型和C型)鋁蓋:取本品適量，放入套簡(圖3)，以100 mm/min士10 mm/min 的速度推進(jìn)壓頭，使壓頭推動撕片，記錄第一接橋斷裂時所需的最大軸向力。兩接橋(B型)和三接橋(C型)開花蓋的接橋斷裂力應(yīng)符合表1規(guī)定。

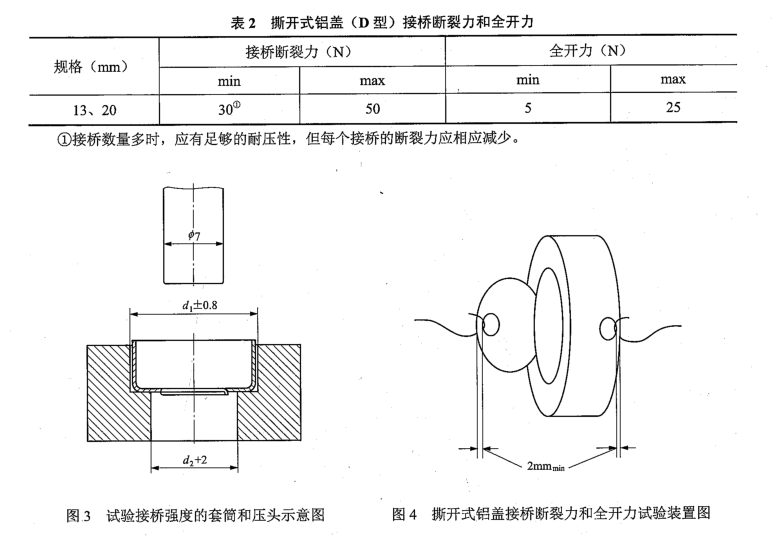

(2)撕開式(D型)鋁蓋:取本品適量，在同一徑向平面內(nèi)打兩個孔(圖 4)，固定一端，另一端與測力計連接，以 100mm/min士10 mm/min 的速度進(jìn)行試驗(yàn)，接橋斷裂力(第一接橋斷裂所需的最大力值)和全開力(沿刻線全部撕開所需的最大力值)應(yīng)符合表2中的規(guī)定，且應(yīng)沿鋁蓋刻線撕下。
