國際標(biāo)準(zhǔn)化組織(ISO)是世界性的國家標(biāo)準(zhǔn)團(tuán)體(ISO成員團(tuán)體)的聯(lián)合機(jī)構(gòu)。制訂國際標(biāo)準(zhǔn)的工作由ISO技術(shù)委員會(huì)進(jìn)行。凡對某--個(gè)技術(shù)委員會(huì)已經(jīng)確立的項(xiàng)目感興趣的任何成員團(tuán)體都有權(quán)派代表參加該技術(shù)委員會(huì),政府的或非政府的國際組織,經(jīng)與ISO聯(lián)系,也可參加此工作。ISO與國際電工委員會(huì)(IEC)在電工技術(shù)標(biāo)準(zhǔn)化的所有題材方面密切合作。

1范圍

本標(biāo)準(zhǔn)規(guī)定了用褲形撕裂法測定塑料薄膜和薄片的耐撕裂性能。

本標(biāo)準(zhǔn)適用于厚度在l mm 以下的軟質(zhì)、硬質(zhì)材料的薄膜或薄片所切取的標(biāo)準(zhǔn)褲形試樣的耐撕裂性能的測定﹐只要材料在試驗(yàn)中不產(chǎn)生脆性破壞,則試驗(yàn)是有效的。

本標(biāo)準(zhǔn)不適用于測定泡沫材料的耐撕裂性能。

測試原理：

在試樣長軸方向上切縫至/處,使其切口所成的兩“褲腿"上經(jīng)受拉伸試驗(yàn),測出沿長軸方向撕裂所需的力。

檢測儀器：

TDT-10A撕裂度測試儀

試樣制備：

7.1試樣的形狀和尺寸如圖1所示,試樣中央的切口長度為(75±1)mm.

7.2試樣應(yīng)裁切得邊緣光滑無缺口,建議使用低倍放大鏡檢查有無刻痕,特別注意檢查試樣中央的切口頂端。

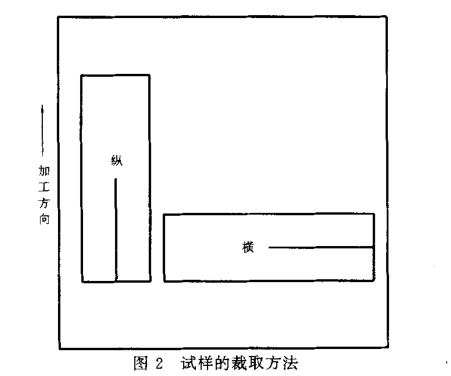

7.3某些類型的薄膜和片材,耐撕裂性能可能隨膜面方向而變化。所以﹐試樣應(yīng)分別從縱向和橫向裁切,裁取方法如圖⒉所示3]。

7.4裁切試樣的數(shù)量,應(yīng)保證在受試材料的縱向和橫向上至少各測出五次撕裂力。8試驗(yàn)速度

試驗(yàn)速度為:(200士20)mm/min'29狀態(tài)調(diào)節(jié)

除另有規(guī)定外,試樣應(yīng)在GB 2918規(guī)定的標(biāo)準(zhǔn)環(huán)境中進(jìn)行狀態(tài)調(diào)節(jié),時(shí)間不少于4 h,并在此環(huán)境下進(jìn)行試驗(yàn)。

10步驟

10.1按GB/T6672規(guī)定的測量裝置測量試樣厚度,但對于很薄的薄膜或壓花膜,則用ISO 4591規(guī)定的方法測量厚度。

10.1.1按GB/T 6672規(guī)定的方法測量時(shí),在試樣切口頂端到試樣的對邊之間等距離的三個(gè)點(diǎn)上測量厚度,取其算術(shù)平均值。

10.1.2按ISO 4591規(guī)定的方法測量時(shí),應(yīng)取薄膜樣品的平均厚度作為試樣厚度。

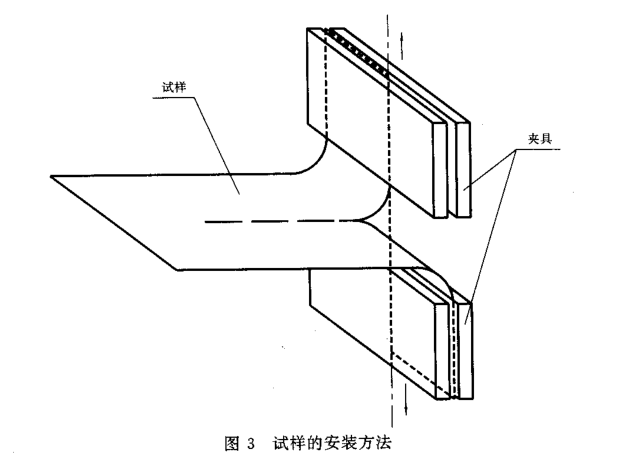

10.2調(diào)整夾具初始間隔為75 mm,安裝試樣,使試樣主軸線與夾具中心的連線重合,如圖3所示,將試樣夾牢。

10.3按規(guī)定設(shè)定好試驗(yàn)速度后,開動(dòng)試驗(yàn)機(jī)并記錄裂口擴(kuò)展過試樣無切口的整個(gè)長度所需的負(fù)荷。

???

T/CNFINA 177-2023 軟

本文件規(guī)定了預(yù)包裝食品包裝密封

2024-07-12 09:58:54

查看更多 >

?

ISO 6383-1 塑料.薄

國際標(biāo)準(zhǔn)化組織(ISO)是世界性的國

2024-07-12 09:57:28

查看更多 >

?

4043 預(yù)灌封注射器

4043預(yù)灌封注射器活塞與套筒密封

2024-07-11 09:31:05

查看更多 >

?

GB/T18457-2015 制造

本標(biāo)準(zhǔn)規(guī)定了公制規(guī)格0.2 mm~3.4

2024-07-11 09:29:39

查看更多 >

?

4041 預(yù)灌封注射器

本法用于檢查護(hù)帽與針頭或圓錐接

2024-07-10 09:40:53

查看更多 >

?

GB23778-2009-T酒類及

GB23778-2009-T酒類及其他食品包裝用

2024-07-10 09:25:18

查看更多 >

?
